结论：弱电返工大多不是”做错了”，而是”没提前排好”——桥架与风管、水管在吊顶里打架，只能现场拆改。BIM 机电深化用碰撞检查把冲突暴露在图纸阶段，用管线综合与净高分析确定最优路由，能显著减少拆改、缩短工期、降低造价。
一、为什么弱电最该做 BIM
弱电桥架截面大、路由长、与各专业交叉最多。传统二维图纸难以表达空间关系，施工时才发现”过不去”。BIM 把建筑、结构、机电放在同一模型里，谁挡谁一目了然。

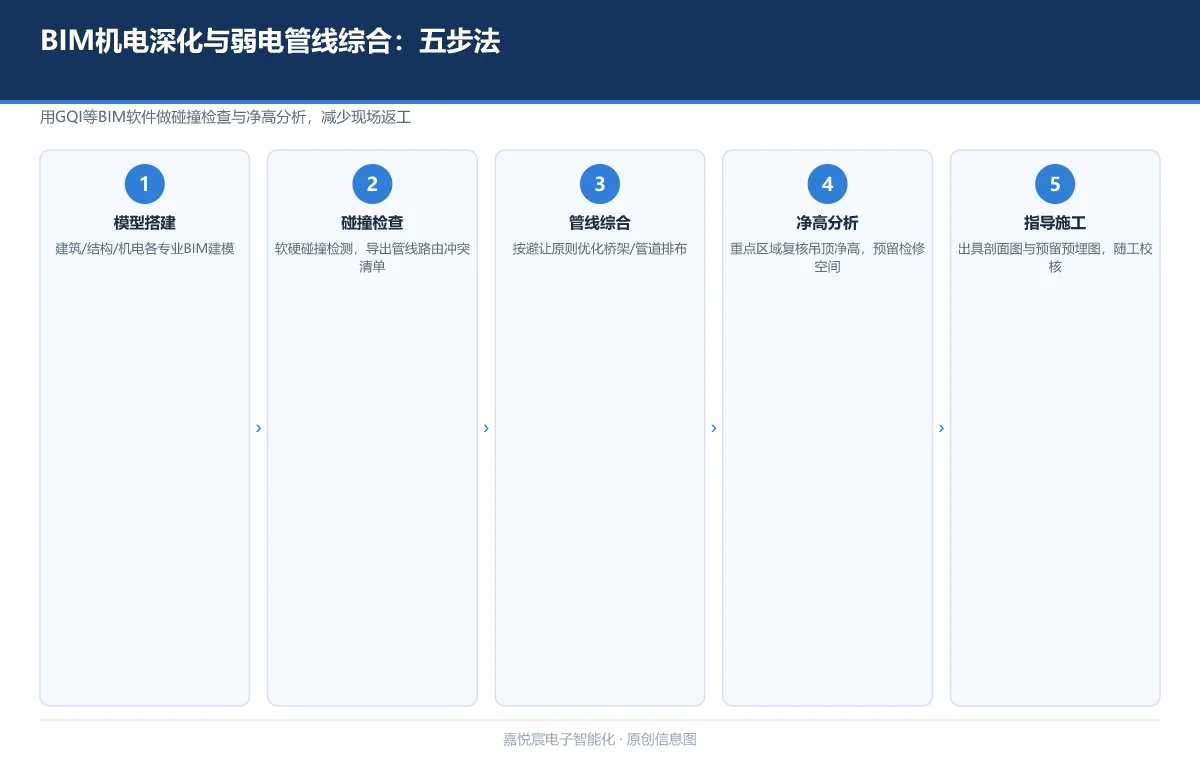

二、五步法
- 模型搭建：建筑、结构、暖通、给排水、消防、弱电各专业按统一坐标建模。
- 碰撞检查：软件自动检测软碰撞（间距不足）与硬碰撞（实体相交），导出冲突清单。
- 管线综合：按”有压让无压、电气上翻、桥架在上”等避让原则优化排布。
- 净高分析：重点区域（走廊、机房、大堂）复核吊顶净高，预留检修空间。
- 指导施工：出具剖面图、预留预埋图与支吊架图，随工校核不跑偏。
三、弱电专项要点
- 桥架与强电间距满足规范要求，交叉处做隔板；
- 大口径桥架优先走车库、管井等空间充裕处；
- 机房、弱电井预留扩容余量，避免后期”塞不下”；
- 与消防、动环、楼控的点位在模型中预排，减少现场开孔。
四、给业主的价值
- 减少返工拆改，直接省人工与材料；
- 工期更可控，避免”等图、改图”；
- 竣工模型即运维底图，后期扩容有依据。
常见问题
Q：小项目也有必要做 BIM 吗？ A：面积小、系统简单可不做全模型，但走廊密集、机房多的项目，哪怕只做关键区域深化也划算。
Q：BIM 和造价算量能打通吗？ A：可以。模型可直接提量，配合 GQI 等软件做重计量与结算，提升工程量准确度，见工程算量与结算。
Q：BIM 模型谁来维护？ A：建议施工方随工更新，竣工交付”活模型”，后续运维与扩容才用得上，参考运维管理。
Q：和综合管廊监控怎么配合？ A：管廊同样依赖 BIM 做空间与点位规划，模型叠加实时监测实现精准定位，见综合管廊监控。
相关阅读
在我司承建的某三甲医院项目中，BIM 碰撞检查在施工前发现了 127 处管线冲突（其中 34 处是风管与消防喷淋的硬碰撞）。如果这些冲突到现场才发现，返工成本估计超过 80 万元。这个项目让我们坚信：BIM 协调不是”锦上添花”，而是”省钱必需品”。
本文为方案参考，BIM 深化深度与交付标准以项目合同与制图规范为准。
