工厂布线比办公楼更难——环境差、干扰强、后期变动多。很多工厂网络不稳，根子都在布线阶段埋了雷。本文给施工规范与常见坑。
一、线缆选型
- 强干扰区用屏蔽六类；
- 室外 / 桥架用铠装或加护套管；
- 光纤主干选单模，距离远更稳。
二、敷设规范
- 与动力电缆间距 ≥30cm，交叉处做屏蔽；
- 桥架转弯半径足够，不硬折；
- 标签全程统一、两端一致。
三、接地与防护
- 屏蔽层单端接地，防地环流；
- 机柜、桥架等电位连接；
- 户外进线加浪涌保护。
四、测试与文档
- FLUKE 永久链路测试；
- 出线表、点位图、标签归档。

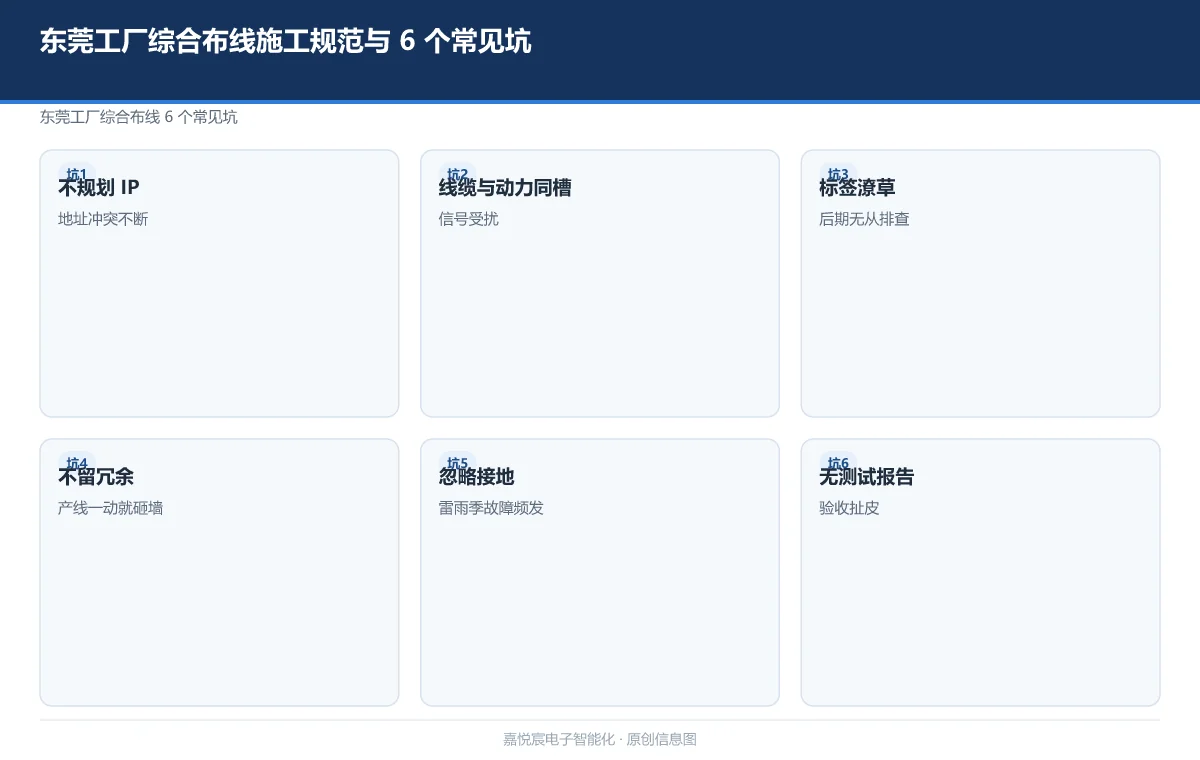

五、六个常见坑
- 不规划 IP，地址冲突不断；
- 线缆与动力同槽，信号受扰；
- 标签潦草，后期无从排查；
- 不留冗余，产线一动就砸墙；
- 忽略接地，雷雨季故障频发；
- 无测试报告，验收扯皮。
项目实践
2024年下半年，我们承接了东莞长安镇某电子制造工厂的综合布线系统新建项目。该厂区由3栋标准厂房和1栋办公楼组成，总建筑面积约4.5万平方米，生产车间内部署了超过280台CNC加工中心、注塑机和自动化产线设备，对网络传输的稳定性和抗干扰能力要求极高。项目要求布线系统覆盖1256个信息点位，其中数据点987个、语音点269个，主干采用单模光纤，水平布线全部采用六类非屏蔽系统（强干扰车间局部采用屏蔽六类）。
项目实施前我们进行了详细的现场勘测，发现最大的隐患是厂区内3条10kV高压电缆桥架与弱电桥架存在5处平行敷设段，最近间距仅15cm，远低于国标要求的30cm。我们与业主及电力设计单位反复沟通后，最终确定了”移位+屏蔽”的综合整改方案——将其中2处冲突严重的弱电桥架整体平移至走廊对侧，其余3处采用金属隔板隔离并加装电磁屏蔽衬垫，额外增加了约12万元的成本但彻底消除了干扰隐患。
施工阶段我们严格执行”边敷设边测试”的过程质量控制策略。每个楼层布线完成后立即进行FLUKE DSX-8000永久链路测试，不合格点位在封板前整改完毕，避免后期返工。项目总计进行了1248次永久链路测试（含8%的抽检冗余），初测通过率为96.3%，不合格原因主要集中在”接线图错误（线序颠倒）“和”回波损耗超标（端接工艺不达标）“两类。经过两轮整改后，最终验收测试100%通过，所有点位测试报告均归档交付业主。
踩坑经验方面，该项目给我们上了深刻的一课：车间地面开槽敷管的深度预估不足。原设计预埋管深度为15cm，但现场发现厂房地面已做过一次自流平加厚处理，实际可开挖深度只有10cm左右，导致48个点位的管线保护层厚度不达标。我们紧急调整方案，改用架空桥架+沿柱明装线管的方式绕行，虽然美观度略差但保证了施工质量和进度。另一个教训是标签打印机的色带质量不容忽视——初期使用的一批廉价色带打印的标签在车间高温高湿环境下3个月就褪色模糊了，后来全部更换为工业级 laminate 标签才解决。整个项目历时62天，最终以零返工、100%测试通过的成绩交付，业主后续又将二期厂房的布线合同交给了我们。
常见问题
Q：工厂布线屏蔽还是非屏蔽？ A：电机、变频器多的车间建议屏蔽六类并做好接地；办公区可用非屏蔽，按干扰环境定。
Q：布线文档为什么重要？ A：工厂后期产线调整频繁，完整的点位图与标签是快速排查、扩容的前提，缺了只能重测。
相关阅读
本文为施工参考，具体以现场规范为准。
