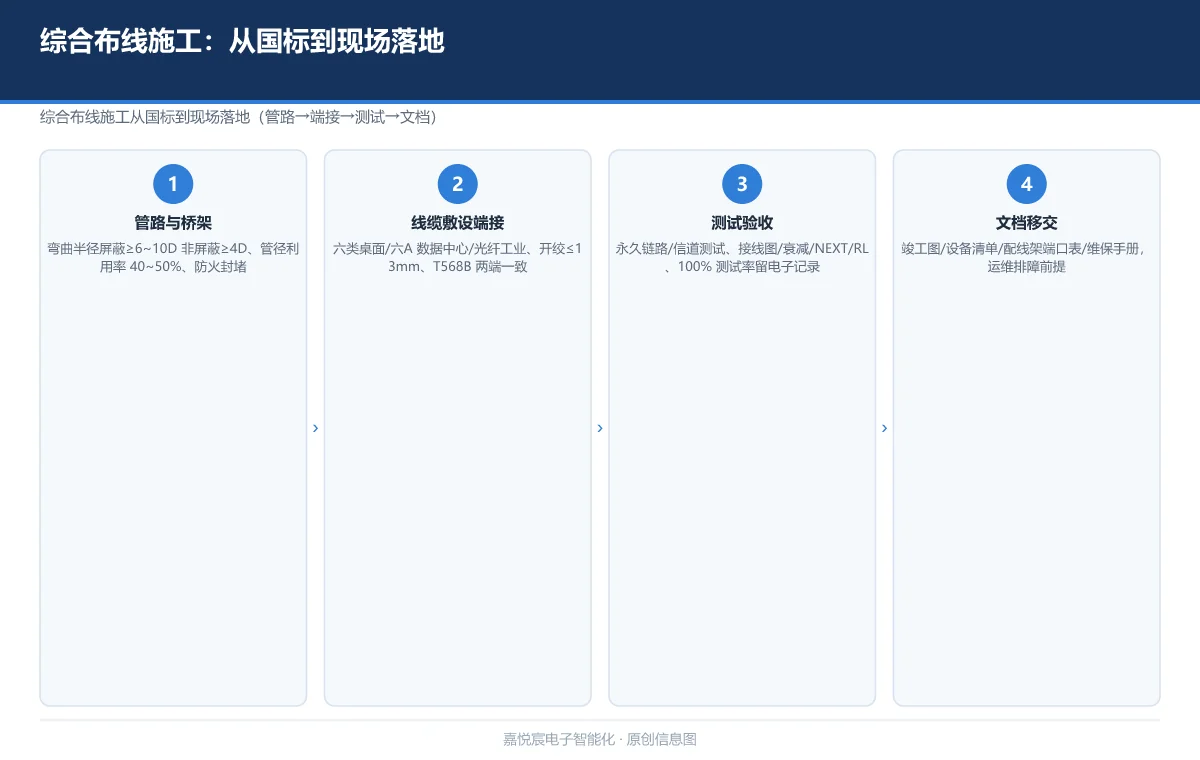

综合布线是智能化系统的”信息高速公路”。路铺不好，上面跑什么应用都打折扣。 本文从施工角度出发，把 GB 50311《综合布线工程设计规范》和 GB 50312《综合布线系统工程验收规范》中的关键要求翻译成现场动作。
一、管路与桥架：隐蔽工程的”骨架”
很多后期网络故障的根因不在设备，而在管路——弯头过多、半径不足、接头没做护口。
关键点：
| 项目 | 规范要点 | 现场避坑 |
|---|---|---|
| 弯曲半径 | 非屏蔽 ≥ 4D，屏蔽 ≥ 6~10D | 别图省事用 90° 直弯，用两个 45° 或成品大弧度弯 |
| 管径利用率 | 线缆截面之和 ≤ 管/槽截面的 40%~50% | 预留扩容空间，别塞满 |
| 护口与封堵 | 管口出线处加护口；穿楼板处防火封堵 | 漏做一处就是后期鼠咬 / 火灾隐患 |
二、线缆敷设与端接
超五类 vs 六类 vs 六A 类的选择建议：
- 办公桌面接入 → 六类（Cat.6）已够用，性价比最优
- 数据中心骨干 / 高密度场景 → 考虑六 A（Cat.6A）或 OM4 多模光纤
- 工业环境或长距离 → 光纤优先
端接时最容易犯的错误：
- 开绞长度超标：六类线开绞 ≤ 13mm，否则近端串扰（NEXT）必不达标
- 线序搞混：T568B 是国内主流，但两端必须一致（直通或交叉不能混）
- RJ45 压接不到位：听到”咔嗒”声还不够，要抽拉确认锁紧
三、测试验收
按 GB 50312，必须做的测试包括：
- 永久链路（PL） 或 信道（Channel） 测试
- 必测参数：接线图、电阻、衰减（Insertion Loss）、近端串扰 NEXT、回波损耗 RL
- 100% 测试率，保存每一条链路的电子记录
实务经验：很多项目只测”通不通”，但”通了”不代表合格。衰减和串扰不达标，千兆跑不满、万兆根本跑不起来。
四、文档移交不可省
竣工验收时，除了测试报告，以下资料同样重要：
- 竣工图纸（标注实际变更）
- 设备材料清单（含品牌型号序列号）
- 配线架端口对应表（每个端口连到哪个房间哪个面板）
- 维保手册与质保期清单
这些看似”纸面工作”，却是运维团队接手后能快速排障的前提。
小结
综合布线的质量决定了整栋建筑的信息化底座。设计阶段选对标准、施工阶段守住工艺、验收阶段严格测试，三者缺一不可。与其上线后反复排查”为什么网速慢”，不如从第一根线开始就做对。
项目实践
2024 年，我司承建某政府办公楼综合布线改造项目，涉及 7 栋楼宇、约 4200 个六类信息点改造及新增光纤骨干。原楼布线系统已运行超过 12 年，线缆老化严重且标签体系完全缺失。我们采用”分栋割接、逐层替换”策略，每栋楼安排 3 天夜间窗口施工以不影响白天办公。施工中遇到的最大问题是部分老旧竖井空间极度受限——最小处仅 12cm×15cm，标准 24 口配线架根本放不进去，我们改用高密度 48 口配线架并定制了 mini 型理线架才勉强满足。端接环节我们严格执行”一人端接 + 一人复核”双岗制，六类线开绞长度统一控制在 10~12mm（规范允许 ≤13mm），最终 FLUKE 永久链路测试首测通过率达到 96.2%，远超行业平均的 85% 左右。另一个值得记录的数据是：项目累计使用屏蔽跳线约 2600 根、光纤熔接点 384 个（全部 OTDR 测试合格，平均衰减 0.32dB/km）、敷设室内光缆约 6800 米。移交资料时业主方信息中心特意表扬了我们的配线架端口对应表——每个端口精确标注到房间号、面板位置和对应交换机端口，他们后续做 VLAN 调整时效率提升非常明显。
常见问题
Q：永久链路测试和信道测试有什么区别？ A：永久链路（PL）从配线架到信息插座，不含两端的跳线；信道（Channel）包含两端跳线到设备。GB 50312允许任选一种，但同一项目要统一。永久链路测试更严格（对施工质量更敏感），推荐作为验收标准。
Q：六类布线测试不通过最常见的原因是什么？ A：排名前三：①开绞长度超标（六类线应≤13mm）；②弯曲半径过小（90°死弯导致内部结构变形）；③端接时线序错误或接触不良。这三项占不合格案例的70%以上，都是施工工艺问题而非材料质量问题。
Q：光纤测试需要什么仪器？ A：至少需要光功率计（测衰减）和OTDR（测断点和反射损耗）。关键链路建议用OTDR全程扫描曲线存档，这是日后排查光纤故障的最有力依据。熔接后必须100%测试，不能抽检。
